Mapování UML diagramů na kód

K mapování UML diagramů na kód dochází v první části implementační fáze vývoje. Jde o automatické vygenerování zdrojového kódu z UML diagramu.

Z diagramu tříd například vygeneruje jednotlivé rozhraní, třídy s proměnnými a prázdnými metodami. Velmi hezký tutoriál o tom jak se mapuje class diagram na kód najdete zde.

Z diagramů komponent pak vyčte a do generovaného kódu přidá požadované komponenty. Komponenta je už existující a vyměnitelná část systému s daným rozhraním skrze které jí systém používá. Jde o komponentu napsanou v zdrojovém kódu, nebo už zkompilovanou komponentu v binárním kódu, či další komponenty reprezentovanými databázovými tabulkami, dokumenty, apod.

Úkolem samotné implementace je pak dopsat těla metod, jejichž chování může být pospáno v diagramu aktivit.

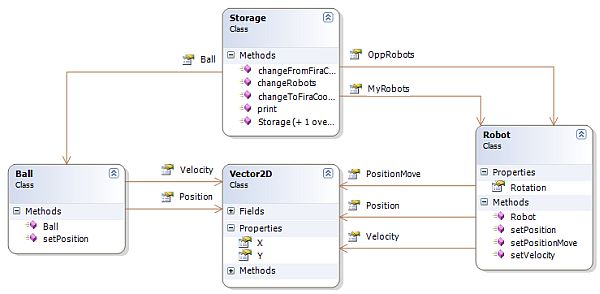

Ukázka kódu z diagramu tříd

public class Storage
{
        public Ball Ball { get; set; }
        public Robot[] MyRobots { get; set; }
        public Robot[] OppRobots { get; set; }

        public Storage( ){}
}

public class Ball
{
        private Vector2D Position { get; set; }
        private Vector2D Velocity { get; set; }

        public Ball(){}
        public void setPosition(double x, double y){}
}

public class Robot
{

        private Vector2D Position { get; set; }
        private Vector2D Velocity { get; set; }
        private Vector2D PositionMove {  get; set; }
        private double Rotation { get; set; }

        public Robot(){}
        public void setPosition(double x, double y){}
        public void setPositionMove(double x, double y){}
        public void setVelocity(double left, double right){}
}

public class Vector2D
{
        private double x { get; set; }
        private double y { get; set; }

...
